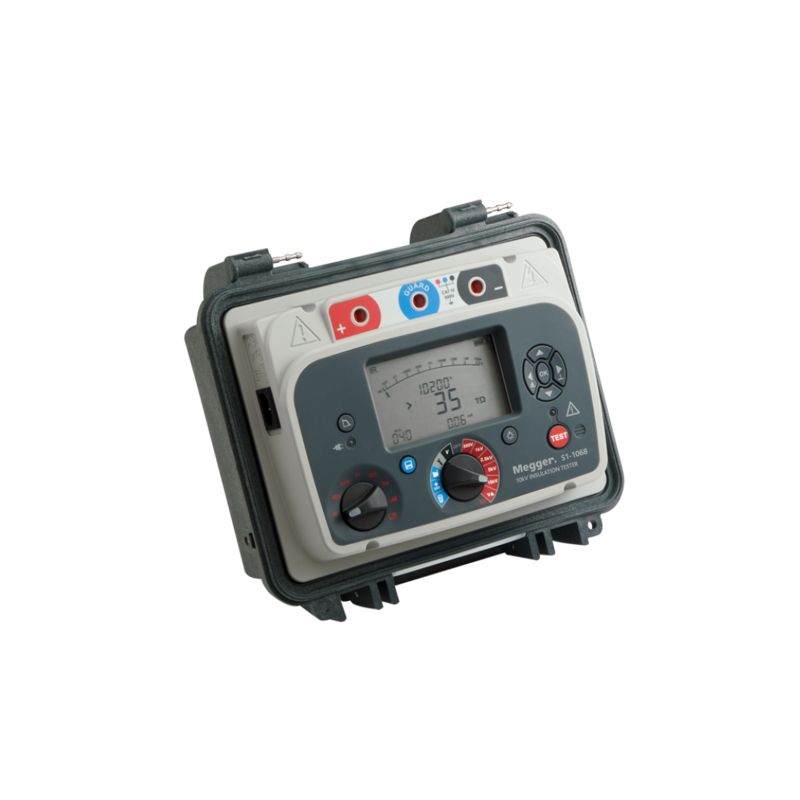

美國MEGGERS1-1068絕緣電阻測試儀S1-568總代現機
產品型號： S1-1068 品 牌： 美國MEGGER -
1 臺
￥70000.00 -
≧2 臺
￥69500.00
所 在 地： 北京豐臺區 更新日期： 2025-09-30 詳細信息品牌：美國MEGGER 型號：S1-1068 加工定制：否 類型：數字式 測量范圍：100 kΩ 至 10 TΩ MΩ 電源：90 - 264 V rms 測試電壓：40 V到1 kV，10 V V 精度：10 kΩ 至 15 TΩ 重復誤差：- 環境溫度：-20 °C 至 50 °C 相對濕度：90%RH@40 °C 不凝結 校準周期：- 重量：4.5 kg 尺寸：285 mm x 181 mm x 315 mm 校準周期：- 總代 美國MEGGER S1-1068絕緣電阻測試儀由愛儀器儀表代理，本產品適用于發電、輸電和配電行業的電力公司和服務公司，可用于電纜、變壓器、電動機/發電機、斷路器和套管等電氣的絕緣電阻測量，擁有*的充電電流、噪聲抑制能力和軟件濾波功能，在極端高干擾的環境中,也能夠*測量絕緣電阻，使其成為目前市場頂端的DC絕緣電阻測試儀，可以遠程操作，方便安全。現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們!
S1-1068絕緣電阻測試儀產品簡介：
儀器的使用效率是S1-1068的側重點，其擁有快速充電電池，并且當電池用盡時可以通過AC電源運行。直觀的用戶界面使用戶不用花時間去記住如何操作。兩個旋轉開關可以實現簡易的操作，大的背光屏可以同時顯示多個測試結果。蓋子上印有快速開始測試指導圖，有效地輔助新用戶進行儀器的操作。同時儀器的設計將安全性也考慮在內，S1-1068絕緣電阻測試儀的安全性達到了海拔3000米以內CAT IV 600 V安全等級；儀器的遠程控制功能會受到制造商和維修人員的歡迎，這個功能使他們可以在工廠的房間里進行自動電阻測試，也使得變電站的技術人員可以在一個更舒適和安全的距離完成測試。
S1-1068絕緣電阻測試儀擁有雙層外殼設計，堅固的外殼保護儀器免受撞擊和掉落造成的損壞，內殼有防火的作用。箱子的IP等級能夠防止在運輸和存儲過程中水分和灰塵的侵入。儀器盒蓋上夾有測試線袋，確保任何時候測試線都和儀器在一起。為了增加測試端的方便性，盒蓋是可以移除的。
絕緣測試模式下有五種現成的輸出電壓以及一個用戶自設的輸出電壓范圍可供選擇。預定義的絕緣診斷測試方式有極化指數（PI）、電介質吸收比（DAR）、電介質放電（DD）、步進電壓（SV）和升壓測試。
*存儲器能夠包含帶時間/日期烙印的測試結果，并且能夠?qū)?shù)據作為日志記錄，將結果調到屏幕。完全隔離的USB接口或板載藍牙接口可將數據安全地下載到Megger的設備管理軟件，「下載和數據庫軟件」版、*版或入門版。
帶雙層絕緣的測試線， 3kV的夾子絕緣等級與中型夾單層絕緣時6 kV的性能相當，5 kV時與大型夾單層絕緣時的10 kV性能相當。
S1-1068絕緣電阻測試儀產品特點：
■ S1-1068測量*高達35 TΩ（10 kV）的絕緣電阻
■ 大電流 — 6 mA短路電流
■ 高性能噪聲抑制 — 抵御8 mA噪聲
■ 四種軟件濾波器：10s，30s，100s，200s
■ 鋰離子電池 – 2小時充電能連續6小時對100 MΩ負載進行不間斷測試（S1-1068），電池符合IEC 62133標準
■ S1-1068符合海拔3000米以內CAT IV 600 V安全標準
■ 通過USB電纜進行遠程控制
■ 通過USB電纜或藍牙進行內存數據導出
■ S1-1068絕緣電阻測試儀帶時間的絕緣電阻診斷，包括IR，DAR，PI，DD，SV和升壓測試
■ 帶自動背光的大LCD顯示屏
■ 電壓功能（30 V到660 V）AC或DC
■ *存儲器功能，調用數據到屏幕，帶日期/時間印跡的結果
■ 「下載和數據庫軟件」入門版設備管理軟件■ 可選擇記錄溫度和濕度（另外測量）
S1-1068絕緣電阻測試儀產品應用：
■ 絕緣電阻 (IR)測試是一個定量測試，它反映了試品的電氣絕緣效能
■ 其應用包括電纜、變壓器、電動機/發電機、斷路器和套管等■ 普通絕緣測試為“點測試”，一個1分鐘IR測試和一個10分鐘極化指數(PI)測試，PI即R10min/R1min的比值，與溫度無關
S1-1068絕緣電阻測試儀配置清單：
■ S1-1068主機
■ 產品CD
■ 電源線
■ USB線
■ 遠程通信信號器
■ 3*3m測試線
■ S1-1068說明書
■ S1-1068出廠證書
訂購信息 Item (Qty) Cat. No. S1-568-UK 1003-017 S1-568-EU 1003-018 S1-568-US 1003-019 S1-568-AU 1003-020 S1-1068-UK 1003-008 S1-1068-EU 1003-009 S1-1068-US 1003-010 S1-1068-AU 1003-011 S1-1568-UK 1002-892 S1-1568-EU 1002-893 S1-1568-US 1002-894 S1-1568-AU 1002-895 Included Accessories (all models)
Safety Warning Sheet
Product information CD, includes "Download and Database
Software", Power lead
Screened USB cable with filters
Remote control indicator beaconIncluded Accessories (specific models) 3m leadset x 3, medium insulated clips (S1-568, S1-1068) 6220-820 3m leadset x 3, large insulated clips (S1-568, S1-1068) 6220-811 3m leadset x 3, large 15 kV insulated clips (S1-1568 only) 1002-949 Optional Accessories - HV test lead sets (S1-568, S1-1068 only) 3m leadset x 3, medium insulated clips 6220-820 3m leadset x 3, large insulated clips 6220-811 3m leadset x 3, bare clips 8101-181 8m leadset x 3, bare clips 8101-182 15m leadset x 3, bare clips 8101-183 Screened - HV test lead sets (S1-568, S1-1068 only) 3 m, 5 kV screened un-insulated small clips 6220-835 15 m, 5 kV screened un-insulated small clips 6311-080 3 m, 10 kV screened un-insulated small clips 6220-834 10 m, 10 kV screened un-insulated small clips 6220-861 15 m, 10 kV screened un-insulated small clips 6220-833 Other CB101, 5 kV Calibration Box 6311-077 Calibration Certificate - CB101 1000-113 UKAS calibration Certificate - CB101 1000-047 電壓輸入范圍 S1-568, S1-1068 90 - 264 V rms, 50/60 Hz, 100 A S1-1568 90 - 264 V rms, 50/60 Hz, 200 A 電池 11.1 V, 5.2Ah 符合IEC62133:2003標準(S1-1568 有2個電池) 電池容量S1-568 通常情況下能在5 kV，100 MΩ負載下持續6個小時 電池容量S1-1068 通常情況下能在10 kV，100 MΩ負載下持續4.5個小時 電池容量S1-1568 通常情況下能在15 kV，100 MΩ負載下持續4.5個小時 充電時間 深充電2.5小時，正常充電2小時 30分鐘快速充電 充電完成后，在 5kV、100 MΩ負載下持續測試1個小時 測試電壓 250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL 用戶自定義測試電壓： 40 V到1 kV，10 V每步 1 kV到5kV，25 V每步 5 kV到15 kV，25 V每步 輸出電壓精度 + 4 %, - 0 %, ±10 V （1 GΩ，0°C 至 30°C) 測試電阻精度： S1-568 10 kΩ 至 15 TΩ S1-1068 10 kΩ 至 35 TΩ S1-1568 10 kΩ 至 35 TΩ 測試電阻精度 (23 °C) 精度由 1 MΩ 至 S1-568 5000 V 2500 V 1000 V 500 V 250 V ±5% to 1 TΩ 500 GΩ 200 GΩ 100 GΩ 50 GΩ ±20% to 10 TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ S1-1068 10 kV 5000 V 2500 V 1000 V 500v ±5% to 2 TΩ 1 TΩ 500 GΩ 200 GΩ 100 GΩ ±20% to 20 TΩ 10 TΩ 5 TΩ 2 TΩ 1 TΩ S1-1568 15 kV 10 kV 5000 V 2500 V 1000 V ±5% to 3 TΩ 2 TΩ 1 TΩ 500 GΩ 200 GΩ ±20% to 30 TΩ 20 TΩ 10 TΩ 5 TΩ 2 TΩ 屏蔽性能 在100 MΩ負載下屏蔽500 kΩ漏電阻產生1%的測試誤差 模擬顯示范圍 100 kΩ 至 10 TΩ 數字顯示范圍 10 kΩ 至 35 TΩ 短路電流 6 mA 絕緣*報 100 kΩ 至 10 GΩ 電容充電，電池供電 5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF 電容充電，電池供電 5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF 電容充電，電源供電 5 kV， < 1.5 s / μF，10 kV， < 2.7s / μF，15 kV， < 4 s / μF 電容放電： 5 kV 至 50 V < 120 ms/μF 10 kV 至 50 V < 250 ms/μF 15 kV 至 50 V < 3500 ms/μF 電容范圍 （>500V）: S1-568 10 nF 至 25 μF S1-1068 10 nF 至 25 μF S1-1568 10 nF 至 50 μF 電容精度 (23 °C) 10 nF 至 10 μF : ±10% ±5 nF 電流測試量程 0.01 nA 至 8 mA 電流測量精度 (23 °C)：
所有電壓下±5% ±0.2 nA干擾抑制：
S1-568 1200 V至5 kV下8 mA S1-1068 2560 V至10 kV下8 mA S1-1568 2800 V至15 kV下8 mA 軟件濾波器 4種濾波器選擇10 s, 30 s, 100 s, 200 s 電壓表量程 30 V 至 660 V ac或dc,45 Hz – 65 Hz 電壓表精度 ± 3%, ± 3V 計時范圍 *大99分59秒,*小15秒 內存容量 11個小時每5s不間斷記錄 測量領域 IR, IR(t), DAR, PI, SV, DD,升壓測試 接口 B型USB，藍牙 實時輸出 USB，1 讀數/秒（電壓、電流和電阻） 遠程控制 通過USB電纜實現環境狀況 海拔 S1-568, S1-1068: 3000 m；S1-1568: 4000 m 操作溫度 -20 °C 至 50 °C 儲藏溫度 -25 °C 至 65 °C 濕度 90%RH@40 °C 不凝結 保護等級 IP65（蓋子合上時），IP40（蓋子打開時） 總體規格 Safety 符合IEC 61010-1,
EMC 符合IEC61326-1標準 大小 285 mm x 181 mm x 315 mm (5 kV & 10 kV型號)
305 mm x 194 mm x 360 mm (15 kV型號)
4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV型號) -
-
-
